Ricerca percorso cavi e condutture

La ICEA s.r.l. si occupa della determinazione del percorso di cavi elettrici o di condutture metalliche dei gas o di acqua.

Vi sono sostanzialmente due metodi di localizzazione che vengono descritti di seguito, la ricerca passiva e la ricerca attiva.

Con la ricerca passiva le linee interrate vengono localizzate sfruttando i segnali elettromagnetici che sono presenti nell'ambiente. Questi segnali sono riconducibili a due categorie:

  • Segnali di potenza (Power (P)): le sorgenti di questi segnali sono sistemi che generalmente generano corrente la cui frequenza rientra nel campo 50/60 Hz e relative armoniche
  • Segnali di trasmissione (Radio (R)): le sorgenti di questi segnali sono generalmente trasmittenti radio a bassa frequenza il cui campo rientra tra i 16 kHz e 22 kHz

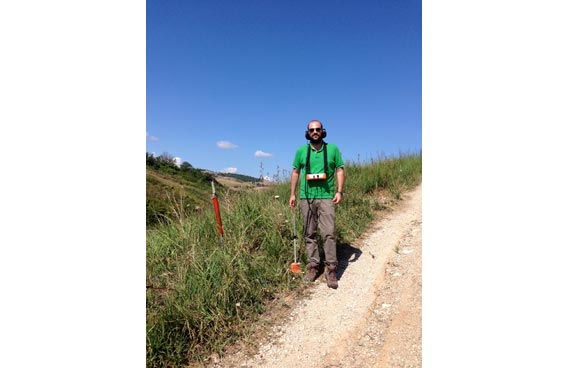

La tecnica della ricerca passiva viene sfruttata per sondare una determinata area e cercare linee metalliche interrate (localizzare per conoscere ed evitare). In questo caso non interessa sapere quale tubazione o quale cavo si trova posato quanto sapere che nell'area interessata si trova una tubazione o un cavo. L'impiego tipico quindi ad esempio è il controllo di un'area prima di piantare nel terreno dei sostegni per una siepe o per un guardrail.

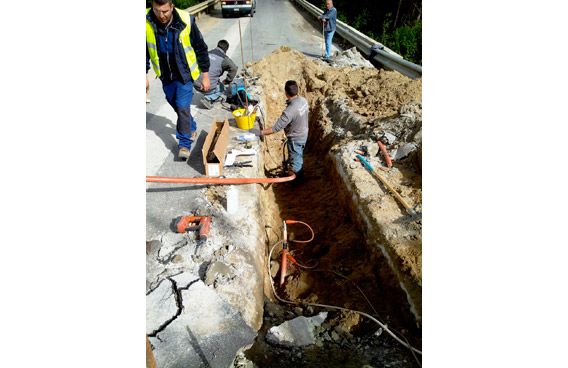

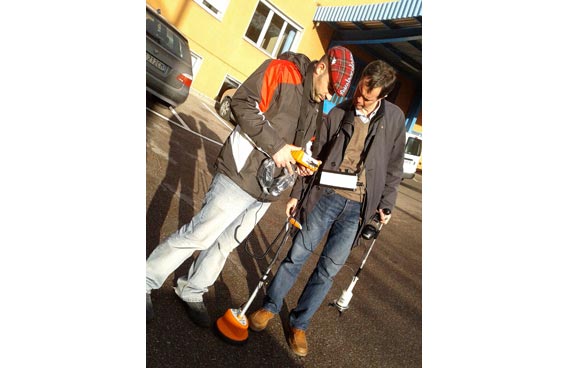

La ricerca attiva viene effettuata con l'ausilio del trasmettitore di segnale che provvede a generare una precisa frequenza trasferita ad una tubazione o ad un cavo. Con il ricevitoresi verifica se questo segnale viene irradiato esattamente con la stessa frequenza. La ricerca attiva può essere effettuata trasferendo il segnale direttamente alla linea, tramite un'apposita pinza oppure per via indiretta (induzione).

Nella ricerca attiva il ricevitore è in grado di riconoscere un grande spettro di frequenze. La scelta delle frequenze del trasmettitore per i modi con trasferimento del segnale indiretto o tramite pinza risulta limitata in quanto solo determinate frequenze sono adatte per questo impiego. L'intero spettrodi frequenze è disponibile solamente per il modo con collegamento diretto. Per frequenze inferiori a 45 kHz le Autorità come ad esempio la FCC (autorità americana per i sistemi di comunicazione) consentono l'uso di elevate potenze in uscita dal trasmettitore. Per frequenze superiori invece, la potenza in uscita deve essere limitata a 1 Watt, per questo motivo con i trasmettitori di segnale le basse frequenze consentono l'uso di una potenzasuperiore rispetto a quelle alte.
